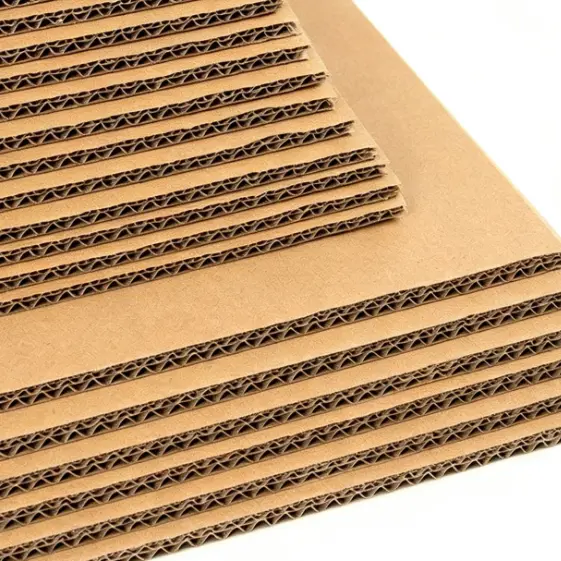

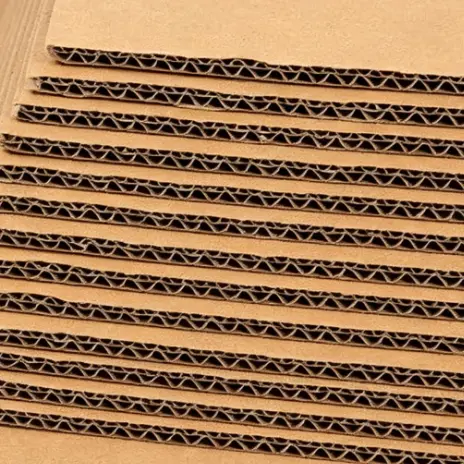

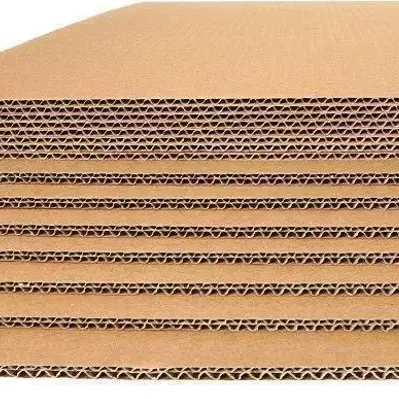

لوح مموج ذو جدار مزدوج BE-Flute عالي الضغط

يتم إنتاج الألواح المموجة ذات الجدار المزدوج BE ذات الضغط العالي عن طريق ربط وضغط طبقة الفلوت الخارجية الدقيقة (E-flute) مع طبقة الفلوت المتوسطة الداخلية (B-flute) عند درجات حرارة عالية. يحقق هذا الهيكل المركب توازنًا هندسيًا بين التحكم في السُمك والقوة البدنية: يتم الحفاظ على السُمك الإجمالي ضمن نطاق 3.5-5.0 مم، وهو أرق بنسبة 30% إلى 40% تقريبًا من الألواح مزدوجة الجدار BC التقليدية، مع الاستمرار في توفير الدعم الهيكلي الكافي للتكديس.

هذا الهيكل مناسب لتعبئة البضائع متوسطة إلى خفيفة الوزن (18-30 كجم)، مما يوفر مزيجًا من الاستخدام الفعال لمساحة التخزين والنقل وحماية موثوقة للمنتج.

المعلمات المادية الرئيسية

اللوح مموج ذو جدار مزدوج BE-Flute عالي الضغطيتم تصنيعها بما يتفق بدقة مع المعيار الوطني GB/T 6544-2008 "اللوح المموج". مؤشرات الأداء الأساسية هي كما يلي:

شرح المؤشر: تعد قوة اختبار سحق الحواف (ECT) بمثابة معلمة رئيسية لقياس قوة الضغط الرأسي لحافة اللوحة وتحدد بشكل مباشر أقصى قوة تكديس للكرتون. تعكس قوة الانفجار مقاومة اللوحة للثقب الموضعي وترتبط بشكل مباشر بقوة ربط الألياف في اللوح المبطن والوسط المموج. يجب اختبار كلا المقياسين بعد 24 ساعة من التكييف المسبق في بيئة قياسية (23 درجة مئوية، 50% رطوبة نسبية). يتطلب المعيار الوطني قوة انفجار لا تقل عن 1200 كيلو باسكال للكرتون المموج مزدوج الجدار؛ تمثل القيم المذكورة أعلاه قياسات تم إجراؤها بموجب المواصفات القياسية، وقد تختلف الأرقام الفعلية اعتمادًا على التعديلات التي يتم إجراؤها على تركيبة المادة.

مقارنة مع الهياكل المموجة الأخرى ذات الجدار المزدوج

الاختلافات في السماكة والوزن

يبلغ سمك اللوحة المزدوجة الجدار BC-flute القياسية 6.0-7.0 مم، في حين يتم التحكم في اللوحة المموجة ذات الجدار المزدوج BE ذات الضغط العالي ضمن نطاق 3.5-5.0 مم. يسمح هذا التخفيض في السُمك بمقدار 2.5 مم تقريبًا بزيادة سعة التحميل بنسبة 6% - 8% داخل حاوية عالية المكعب يبلغ ارتفاعها 40 قدمًا.

الاختلافات في قابلية الطباعة

يتميز الناي الناعم الخارجي بعدد أكبر من المزامير لكل وحدة طول، مما يوفر نقاط دعم أكثر كثافة للوحة البطانة ويؤدي إلى تسطيح فائق للسطح. توفر هذه الخاصية مزايا في الطباعة الفلكسوغرافية - خاصة لإعادة إنتاج الخطوط الدقيقة ومساحات الألوان الصلبة الكبيرة - وبالتالي تلبية متطلبات العرض المرئي لشعارات العلامات التجارية وتغليف شاشات العرض للبيع بالتجزئة. بالمقارنة مع مزمار BC، فإنه يقدم دقة طباعة أعلى؛ بالمقارنة مع EE-flute، فهو يوفر صلابة هيكلية أكبر ومقاومة فائقة للتشوه أثناء التكديس.

الاختلافات في القدرة على التحمل

بموجب المواصفات القياسية، تتراوح قوة سحق الحواف (ECT) من 4.5 إلى 5.5 كيلو نيوتن/م، مما يجعللوح مموج ذو جدار مزدوج BE-Flute عالي الضغطمناسبة لتعبئة البضائع ذات الوزن الخفيف إلى المتوسط ​​(18-30 كجم). بالنسبة للتطبيقات التي تتطلب قدرة تحمل أعلى، يمكن تعزيز القوة عن طريق زيادة جرام اللوح المبطن (على سبيل المثال، استخدام لوح بطانة كرافت يتجاوز 190 جرامًا للمتر المربع) أو عن طريق اختيار وسط مموج عالي القوة.

سيناريوهات التطبيق

· التجارة الإلكترونية وتغليف الأجهزة الإلكترونية الاستهلاكية: مناسب لعناصر مثل الملحقات الرقمية والأجهزة الصغيرة والأجهزة الذكية؛ يوازن بين الجاذبية البصرية وحماية الشحن القوية.

تغليف المواد الغذائية والسلع الاستهلاكية سريعة الحركة: مثالية للمشروبات متعددة العبوات وصناديق هدايا الوجبات الخفيفة والقرطاسية والألعاب والسلع المنزلية؛ يعمل التصميم خفيف الوزن على تقليل التكاليف اللوجستية، بينما تدعم قوة سحق الحافة عملية التجميع متعدد الطبقات في بيئات البيع بالتجزئة.

تغليف عرض البيع بالتجزئة: مناسب لإنشاء حوامل عرض مؤقتة وصناديق عرض ترويجية؛ يتميز بسطح قابل للطباعة عالي الجودة وتصميم هيكلي مستقر.

عملية الإنتاج وضمان الجودة

يستخدم خط إنتاج لوح مموج آلي مكون من خمس طبقات، مما يضمن التحكم الشامل في العملية - بدءًا من صياغة المواد الخام والتصفيح/الضغط إلى القطع والتشكيل.

اختيار المواد الخام: يستخدم لوح بطانة كرافت عالي الصلابة ووسط مموج عالي القوة، مرتبط بمادة لاصقة صديقة للبيئة تعتمد على النشا. يمكن تعديل الوزن الأساسي للوح البطانة بين 140-250 جم/م² بناءً على متطلبات الحمل؛ الوزن الأساسي المتوسط ​​قابل للتعديل بين 100-170 جم/م².

التصفيح والضغط: الضغط المتزامن على درجة حرارة عالية للوسائط المموجة ذات الطبقة المزدوجة؛ التحكم الدقيق في سمك اللوحة وشد الطبقة يمنع تشوه الفلوت أثناء التصفيح.

مرحلة ما بعد المعالجة: متوافقة مع عمليات الطباعة والتقطيع والقطع عالية السرعة؛ يتحمل اللوح القطع والطي عالي الدقة، مما يضمن حواف نظيفة ويستوعب الأشكال المخصصة غير المنتظمة ومتطلبات الطباعة المعقدة.

المشتريات والخدمات

Zhongyi Intelligent Packaging Co., Ltd. هي شركة مصنعة وموردة محترفة تتمتع بخبرة تزيد عن 20 عامًا في صناعة التغليف المموج. تدير الشركة قاعدة إنتاج ذكية تغطي مساحة 42 مو (حوالي 28000 متر مربع) في مقاطعة تشانغلي، مدينة تشينهوانغداو، مقاطعة خبي، بإجمالي استثمارات تبلغ 200 مليون يوان صيني وقوة عاملة تزيد عن 100 موظف. تم الاعتراف بها كمؤسسة "متخصصة ومكررة وفريدة ومبتكرة" (SRUI) في مقاطعة Hebei، وقد تم تجهيز الشركة بآلات متقدمة - بما في ذلك خطوط إنتاج مموجة آلية ذات خمس طبقات، ومكابس أوفست عالية السرعة، ومراكز معالجة ذكية - جنبًا إلى جنب مع أدوات الاختبار الشاملة. يتم تنفيذ جميع العمليات، بدءًا من تشكيل الورق الأساسي وتمويجه وحتى الطباعة الدقيقة والقطع بالقالب والتشطيب المقاوم للرطوبة، داخل الشركة، مما يضمن التحكم الكامل في جودة المنتج وجداول الإنتاج ودقة التخصيص.

تغطية الخدمة: تغطي العمليات بشكل ثابت منطقة بكين-تيانجين-خبي ومنغوليا الداخلية وشمال شرق الصين. يتوفر التسليم السريع لمسافات قصيرة داخل مناطق بكين وتيانجين وخبي والشمال الشرقي، في حين يتم إرسال الطلبات على مستوى البلاد في غضون ثلاثة أيام عمل.

قدرة الإنتاج والتوريد: يتم الاحتفاظ بمخزون وافر من الألواح المموجة ذات الجدار المزدوج ذات الضغط العالي القياسي BE، مما يسمح بالتنفيذ السريع لكل من الطلبات الصغيرة والكبيرة الحجم. تتم جدولة إنتاج المواصفات المخصصة (العروض غير القياسية أو القواعد النحوية أو السُمك أو عمليات الطباعة)؛ يتم تسليم الدفعة الأولى في غضون 7-10 أيام عمل بعد تأكيد العينة. تتميز جدولة الإنتاج بالمرونة، مع إعطاء الأولوية للنماذج الأولية، وأوامر التجربة للدفعات الصغيرة، والطلبات العاجلة.

نظام مراقبة الجودة: تحتفظ الشركة بنظام موحد لمراقبة الجودة يغطي كل دفعة وتحمل جميع المؤهلات اللازمة، بما في ذلك رخصة العمل وتصريح عملية الطباعة وشهادة نظام الجودة ISO. قبل الشحن، تخضع العينات من كل دفعة لاختبار المؤشرات الرئيسية مثل قوة سحق الحافة، وقوة الانفجار، وانحراف السُمك، ومحتوى الرطوبة، وقوة الترابط. بناءً على طلب العميل، يمكن أيضًا إجراء التحقق من الأداء في ظل ظروف العالم الحقيقي، مثل محاكاة اهتزاز النقل لمسافات طويلة، والشحن البحري عالي الرطوبة، والتكديس متعدد الطبقات. يبلغ مؤشر CPK (مؤشر قدرة العملية) بين الدُفعات ≥1.33، مما يضمن جودة متسقة ويمكن تتبعها للإمداد على المدى الطويل.

التوريد المباشر للمصنع: بصفتها الشركة المصنعة الأصلية، تتولى الشركة جميع العمليات داخل الشركة، مما يؤدي إلى التخلص من الوسطاء وتقديم نموذج التوريد المباشر من المصنع لعملاء المشتريات.

دعم الخدمة الكاملة للعملية: بالاستفادة من أكثر من عقدين من الخبرة في الصناعة، توفر الشركة دعمًا شاملاً للخدمات، بما في ذلك استشارة اختيار المنتج قبل البيع، ومراقبة الإنتاج أثناء العملية، وضمان الجودة بعد البيع. نحن نقدم عينات مجانية للاختبار ونوفر مقاسات مخصصة ومواصفات مواد مصممة خصيصًا لسيناريوهات تطبيق محددة، مما يمنع بشكل فعال هدر التكلفة وتلف المنتج الناتج عن الاختيار غير المناسب.

نحن نضمن الامتثال البيئي: يتم تصنيع جميع الألواح المموجة باستخدام لب الخشب البكر عالي النقاء ومزود بمواد لاصقة وأحبار صديقة للبيئة وعديمة الرائحة. خالية من المواد المتطايرة الضارة، والمواد قابلة لإعادة التدوير والتحلل البيولوجي بنسبة 100%، وتلبي اللوائح البيئية في الأسواق المحلية والخارجية الرئيسية - بما في ذلك الاتحاد الأوروبي وأمريكا الشمالية - بالإضافة إلى متطلبات التصدير.

التعليمات

Q1: ما هو وزن التراص الذي يمكن أن يتحمله اللوح المموج ذو الجدار المزدوج BE-Flute ذو الضغط العالي؟

ج: يعتمد ذلك على أبعاد الكرتون، والوزن الأساسي للوح البطانة والوسيط، وعدد طبقات التراص. تقوم Zhongyi بإجراء حسابات دقيقة وتخصيص تركيبة الورق بناءً على متطلبات ارتفاع التراص المحددة (على سبيل المثال، 2.4 مترًا للحاويات، و3 أمتار للمستودعات) وعوامل السلامة، وذلك باستخدام صيغ التحويل بين قيم قوة ضغط الصندوق (BCT) واختبار سحق الحافة (ECT). بالنسبة للبيئات عالية الرطوبة (RH 90%)، توفر Zhongyi أيضًا بيانات اختبار العلاج بالصدمات الكهربائية في ظل الظروف الرطبة لضمان موثوقية المنتج أثناء النقل الفعلي.

س 2: هل سينهار الناي B أو الناي الإلكتروني أثناء تكديس لوحة هيكل BE في المستودعات طويلة الأجل؟

ج: هناك سببان رئيسيان لانهيار الناي: تشوه البلاستيك بسبب عدم كفاية قوة ضغط اللوحة، وتليين الألياف في البيئات عالية الرطوبة (الرطوبة النسبية > 75%). في هيكل BE، يتمتع الفلوت B بسعة موجة أكبر وصلابة ضغط أعلى بكثير من الفلوت E؛ تحت نفس الحمل، يبلغ معدل تشوه الضغط للفلوت B ما يقرب من 60% إلى 70% من معدل التشوه في الفلوت E، مما يجعل الفلوت E أكثر عرضة للانهيار الجزئي الأولي أثناء التراص. لمنع الانهيار، يوصى باستخدام حلين قياسيين: ① عندما يتجاوز التراص ست طبقات، قم بتوجيه الفلوت B بالتوازي مع المحور الرأسي للكرتون للاستفادة من الصلابة الطولية للفلوت B لتحمل الحمل؛ ② عندما تتجاوز الرطوبة المحيطة 70%، استخدم لوح بطانة مقاوم للرطوبة (امتصاص الماء ≥ 25 جم/م²، تم اختباره وفقًا لمعيار GB/T 1540)، مما قد يزيد من الاحتفاظ بالقوة في البيئات عالية الرطوبة من 70% إلى أكثر من 85%.

س 3: ما مدى نجاح اللوح المموج ذو الجدار المزدوج BE ذو الضغط العالي في إعادة إنتاج نقاط الألوان النصفية أثناء الطباعة الفلكسوغرافية؟

ج: البطانة الخارجية مدعومة بطبقة الفلوت الإلكتروني، والتي تتميز بارتفاع الناي 1.2 مم فقط ومسافة 2.5 مم؛ وبالتالي، فإن تسطيح السطح أعلى بكثير من ألواح الفلوت B أو C (ارتفاع الفلوت 2.5-3.5 ملم). تُظهر البيانات المقاسة أن خشونة سطح البطانة الخارجية للوحة BE-flute (المحددة وفقًا لمعيار GB/T 2679.9) تتراوح بين 2.5-3.5 ميكرومتر، بينما تبلغ تقريبًا 4.5-6.0 ميكرومتر بالنسبة للوحة BC-flute. يؤثر هذا الاختلاف بشكل مباشر على إعادة إنتاج النقاط ذات الألوان النصفية: تدعم لوحة BE-flute مسطرة شاشة تبلغ 150-175 سطرًا في البوصة (lpi)، مما يجعلها مناسبة لرسومات العطلات المعقدة وشعارات العلامات التجارية والنصوص الصغيرة؛ عند إقرانها مع الطباعة الفلكسوغرافية عالية الوضوح (باستخدام صناعة اللوحات الرقمية ومنحنيات تعويض النقاط الدقيقة)، يمكنها تحقيق جودة طباعة تصل إلى 200 خط في البوصة. ومع ذلك، يجب توخي الحذر فيما يتعلق بضغط الطباعة الفلكسوغرافية؛ يعد عمق الانطباع 0.3-0.5 مم مثاليًا، حيث أن الضغط الزائد (> 0.7 مم) يمكن أن يسحق الفلوت الإلكتروني ويسبب انخفاضات في السطح.

س 4: ما مدى أهمية الفرق في قوة الضغط بين الألواح المموجة مزدوجة الجدار BE-flute و EE-flute والتي لها نفس الوزن الأساسي؟

ج: بالنظر إلى الأوزان الأساسية المتطابقة للبطانة الخارجية والبطانة المتوسطة والداخلية، فإن قوة سحق الحافة (ECT) للوحة BE-flute تبلغ حوالي 1.3-1.5 مرة من لوحة EE-flute، وقوة انفجارها أعلى بحوالي 1.2 مرة. السبب الجذري لهذا الاختلاف يكمن في ارتفاع الناي: ارتفاع الناي B (2.5 ملم) يتجاوز ارتفاع الناي الإلكتروني (1.2 ملم). في ظل التحميل الرأسي، يوفر الشكل الموجي للفلوت B لحظة قصور ذاتي أعلى للمقطع العرضي، وبالتالي تعزيز الصلابة الكلية للوحة. على سبيل المثال، مع تكوين 140 جم من البطانة الخارجية، و100 جم من البطانة الداخلية، و140 جم من البطانة الداخلية، يبلغ قياس ECT حوالي 5.0 كيلو نيوتن/م للوحة الفلوت BE و3.6 كيلو نيوتن/م للوحة الفلوت EE. في سيناريوهات التراص، تسمح لوحة BE-flute بطبقتين إضافيتين مقارنةً بلوحة EE-flute (6 طبقات مقابل 4 طبقات، بافتراض محتويات متطابقة). من المسلم به أن لوحة EE-flute توفر سطحًا أكثر سلاسة (خشونة تبلغ حوالي 1.8-2.5 ميكرومتر) وجودة طباعة فائقة قليلاً؛ ومع ذلك، إذا تجاوز ارتفاع التكديس مترًا واحدًا أو تجاوزت مسافة النقل 500 كم، فإن المقاومة الفائقة للوحة BE-flute للتشوه تصبح ميزة كبيرة.

س 5: كيف يمكن مقارنة الألواح المموجة مزدوجة الجدار BE-flute وBC-flute من حيث فعالية التكلفة الإجمالية؟

ج: بفضل استخدام الفلوت E للطبقة الخارجية، يحقق هيكل BE قوة سحق حافة مماثلة لهيكل BC أثناء استخدام لوح بطانة منخفض الوزن وورق متوسط ​​- مما يقلل من استهلاك المواد الخام - تحت نفس متطلبات الصلابة. بالإضافة إلى ذلك، فإن هيكل BE أقل سمكًا بحوالي 2.5 مم من هيكل BC، مما يسمح بزيادة بنسبة 6% - 8% في سعة التحميل داخل حاوية عالية المكعب يبلغ ارتفاعها 40 قدمًا، مما يؤدي إلى انخفاض تكاليف نقل الوحدة. فيما يتعلق بالطباعة، توفر طبقة الفلوت الإلكترونية الخارجية تسطيحًا فائقًا للسطح، مما يقلل من النفايات الناتجة عن عيوب الطباعة. بشكل عام، يوفر هيكل BE أداءً ماديًا مكافئًا لهيكل BC مع مدخلات أقل من المواد الخام، مما يوفر فعالية فائقة من حيث التكلفة عبر استهلاك المواد الخام والتخزين ومساحة النقل؛ وهو مناسب بشكل خاص لمشاريع المشتريات كبيرة الحجم التي تعطي الأولوية للتحكم في التكاليف واستخدام المساحة.

س 6: هل شركتك هي الشركة المصنعة الأصلية؟ كيف يمكنك ضمان جودة متسقة للطلبات كبيرة الحجم؟

ج: Zhongyi Intelligent Packaging هي شركة تصنيع أصلية تتمتع بخبرة تزيد عن 20 عامًا في صناعة التغليف المموج. نحن ندير منشأة تصنيع ذكية تغطي حوالي 28000 متر مربع (42 مو)، ومجهزة بخط إنتاج مموج آلي كامل بخمس طبقات وأدوات اختبار داعمة. نحن نتعامل مع كل خطوة من خطوات العملية داخل الشركة — بدءًا من تشكيل الورق الخام وتموجه وحتى الطباعة الدقيقة والقطع بالقالب والتشطيب المقاوم للرطوبة — مما يلغي الحاجة إلى الوسطاء. لضمان الجودة، أنشأنا نظامًا موحدًا لمراقبة الجودة يغطي كل دفعة وحصلنا على شهادة نظام الجودة ISO. قبل الشحن، نقوم بعينة عشوائية من البضائع لاختبار المؤشرات الرئيسية مثل قوة سحق الحافة، وقوة الانفجار، وانحراف السمك، ومحتوى الرطوبة، وقوة الترابط. يمكننا أيضًا إجراء التحقق من الأداء بناءً على متطلبات العملاء - محاكاة ظروف العالم الحقيقي مثل اهتزاز النقل لمسافات طويلة، والشحن البحري عالي الرطوبة، والتكديس متعدد الطبقات - لضمان جودة متسقة عبر الإمدادات السائبة.

س 7: هل يفي اللوح المموج ذو الجدار المزدوج BE ذو الضغط العالي بمعايير التصدير البيئية؟

ج: نعم، يلتزم بذلك تماماً. يتم تصنيع لوحنا المموج ذو الجدار المزدوج BE Flute ذو الضغط العالي باستخدام لب الخشب البكر عالي النقاء ومرتبط بمادة لاصقة صديقة للبيئة عديمة الرائحة تعتمد على النشا. فهو يستخدم أحبارًا مائية، ولا يحتوي على مواد متطايرة ضارة، كما أنه قابل لإعادة التدوير والتحلل البيولوجي بنسبة 100%، ويتوافق تمامًا مع اللوائح البيئية في الأسواق المحلية والخارجية الرئيسية (بما في ذلك الاتحاد الأوروبي وأمريكا الشمالية). كما نقدم أيضًا خدمات ذات قيمة مضافة لتلبية متطلبات التصدير، مثل ملصقات تحذير التصدير المطبوعة حسب الطلب والتصفيح المقاوم للرطوبة/البقع.

س 8: ما هي مهلة التسليم؟ كيف يتم التعامل مع المواصفات المخصصة؟

ج: المواصفات القياسية (العرض 1200/1400/1600 مم؛ السماكة 4.0-4.5 مم) محفوظة في المخزون؛ يتم شحن الطلبات خلال ثلاثة أيام عمل في جميع أنحاء البلاد، مع إمكانية التسليم في اليوم التالي لمناطق بكين وتيانجين وخبي والشمال الشرقي. تتطلب المواصفات المخصصة (العروض غير القياسية، أو الأوزان الأساسية، أو السماكات، أو عمليات الطباعة) إنتاجًا مجدولًا؛ يتم تسليم الدفعة الأولية بعد 7 إلى 10 أيام عمل من تأكيد العينة. نحن نقدم حدًا أدنى مرنًا لكميات الطلب لتجارب الدفعات الصغيرة ويمكننا تحديد أولويات إنتاج العينات. بالنسبة للطلبات المستقرة ذات الحجم الكبير، يمكننا توقيع اتفاقيات إنتاج طويلة الأجل لزيادة تقليل المهل الزمنية وضمان الإمداد المستمر.

إذا كانت لديك أية أسئلة أخرى لم تتم تغطيتها هنا، فيرجى الاتصال بمهندسي المبيعات لدينا للحصول على مساعدة فنية فردية.
